可视化全寿命智能电厂管理体系

可视化理念及应用

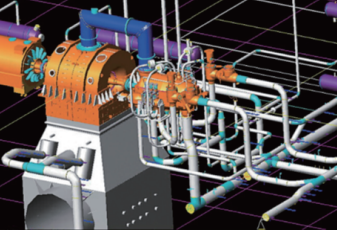

“上”可视
厂房与设备是发电企业的核心资产,通过运用三维建模软件或三维激光扫描,将厂房、设备及其各部件的物理尺寸及形态,进行内外观的建模,将设备的内可视与外可视运行在三维引擎环境中,并实现入机交互,即可实现对整个厂区、全部设备和运维人员的高精度物理表象的动态监控。

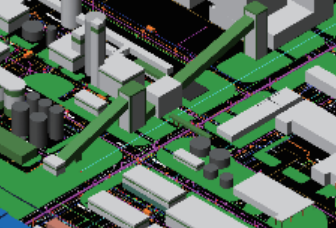

“下”可视
实现地下管网(给排水部分)的计算机图形化管理,建立管线三维数学化模型与数据库信息的关联和互访。按电力企业的规定,采用不同的显示颜色、符号来区分和表示不同的对象。通过加装监测装置或与现有监测系统连接,实现地下管网的可视化管理。

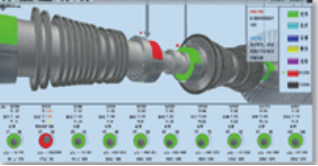

“内”可视
状态监测与故障诊断需要对设备的各个部件模型进行可视化管理,并与对应的状态数据及工艺过程数据关联,将状态监测与故障诊断的对象落实到元器件级，这不仅形象地体现了精准性和预知性,并将状态监测和故障诊断的过程以可视化方式予以呈现,实现将设备结构的三维模型与专家诊断系统数据的互动展示。

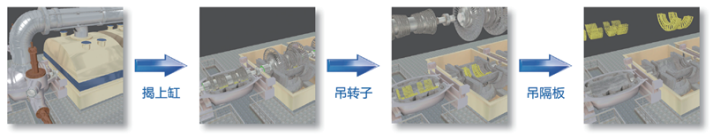

“外”可视
“外科手术”式的可视化应用于设备检修及作业指导,将设备及各部件的三维模型与图纸和《作业指导书》等文档性数据进行一一对应的三维互动转换,实现动态的检修培训和作业指导。
